Thông số sản phẩm AMP1:
Công suất: 0,08KW, mã lực: 0,11HP, mô-men xoắn: 0,64N.m, tốc độ tự do: 1200RPM, mức tiêu thụ khí: 200L/phút, trọng lượng: 1,4-2,3kg (phương pháp lắp đặt khác nhau, trọng lượng khác nhau), có bốn phương pháp lắp đặt: cơ bản, dọc, ngang, mặt bích, van điều khiển bằng tay tùy chọn, phanh, hộp số giảm tốc, bộ điều khiển.
Tính năng tiêu chuẩn:
Sử dụng khí nén làm nguồn điện đảm bảo an toàn và chống cháy nổ, sản phẩm có chứng chỉ chống cháy nổ và đạt tiêu chuẩn an toàn quốc gia. Mô-men xoắn cao, tiêu thụ khí thấp, sẽ không bị cháy do quá tải, điều chỉnh tốc độ ít hơn, khởi động, điều chỉnh, dừng bằng cách chuyển đổi van điều khiển, có thể đảo ngược hướng ngay lập tức. Động cơ được thiết kế khép kín toàn bộ và có thể sử dụng trong môi trường bụi bặm, ẩm ướt và khắc nghiệt. Được sử dụng rộng rãi trong công nghiệp hóa chất, chất bán dẫn, tinh thể, hóa dầu, công nghệ sinh hóa, nhà máy sơn, máy móc tự động và các ngành công nghiệp khác.
Môi trường làm việc:
Chất lỏng: Khí nén
Áp suất sử dụng: 5Kg/cm 2 (70psi)
Áp suất làm việc tối đa: 6Kg/cm 2 (85psi)
Nhiệt độ môi trường: -10°C~ 70°C (chỉ có thể sử dụng ở trạng thái không đóng băng)
Dầu bôi trơn: IS0VG32 hoặc tương tự. (Cần thêm dầu bằng sương dầu, 2 ~ 3 giọt mỗi phút).
Sử dụng liên tục: Có (không thể chạy liên tục không tải).
Tốc độ khuyến nghị: (0,3~1) x tốc độ đầu ra tối đa.
Thông số chi tiết
Người mẫu | Tỷ số truyền | Sản lượng tối đa | mô-men xoắn dừng | Trọng lượng (KG) | |||||||||
Quyền lực | mô-men xoắn | Tốc độ định mức | Tiêu thụ không khí | Nền tảng | Thẳng đứng | Nằm ngang | |||||||
HP | KW | N.m | Ibf. ft | R.P. Mmin | L/phút | CFM | N.m | Ibf. ft | KG | KG | KG | ||
AMP1 | 0.11 | 0.08 | 0.64 | 0.47 | 1200 | 200 | 7 | 1.1 | 0.81 | 1.4 | 1.8 | 2.3 | |
G1/3 | 1.8 | 1.32 | 400 | 2.9 | 2.1 | " | 6.9 | 7.1 | |||||
G1/5 | 3 | 2.2 | 240 | 4.9 | 3.6 | ||||||||
G1/10 | 6.1 | 4.5 | 120 | 9.8 | 7.2 | ||||||||
G1/15 | 8.8 | 6.5 | 80 | 14.7 | 10.8 | " | 8.4 | 8.2 | |||||
G1/20 | 11.5 | 8.5 | 60 | 19 | 14 |
Chế độ xem sơ đồ:
![]() | ![]() |
AMP1-T (Loại cơ bản) | AMP1-F (Dọc) |
![]() | ![]() |

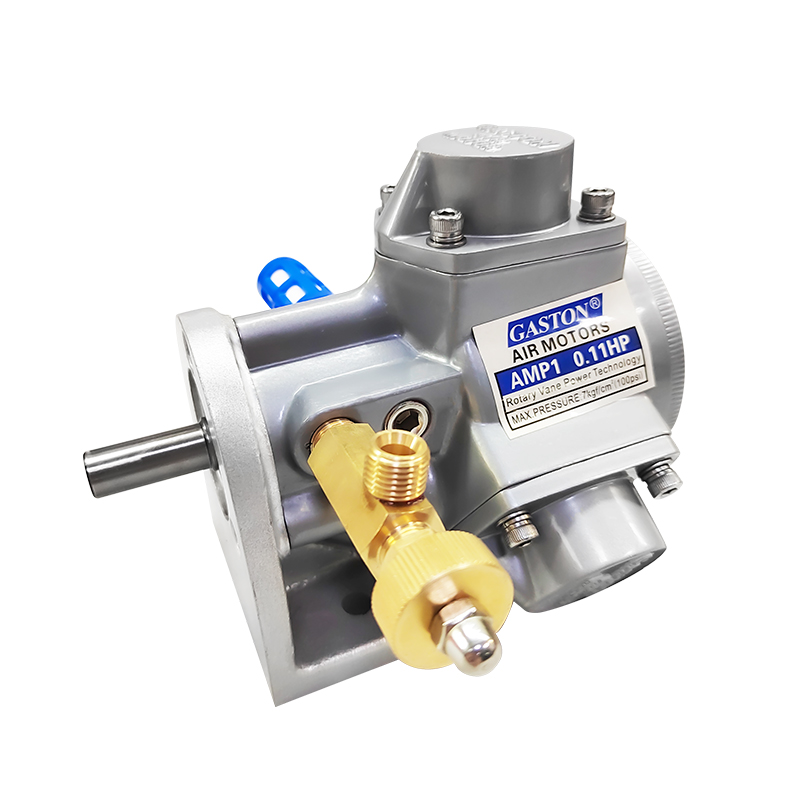

AMP1-L (Ngang) | AMP1-IEC(Loại mặt bích) |
Sơ đồ phân tích sản phẩm:
KHÔNG. | Tên | Số lượng | KHÔNG. | Tên | Số lượng | KHÔNG. | Tên | Số lượng |
1 | Nhà ở | 1 | 12 | Miếng đệm cơ thể | 2 | 23 | Vít thông hơi | 1 |
2 | Van phân phối | 1 | 13 | Vòng đệm | 3 | 24 | Vỏ động cơ | 1 |
3 | Ổ trục cuối | 1 | 14 | Xác định vị trí miếng đệm | 2 | 25 | Vít trục khuỷu | 1 |
4 | Trục chính | 1 | 15 | Vòng bi lăn | 2 | 26 | Nút khí quản | 1 |
5 | Con dấu nửa | 1 | 16 | Vít đầu ổ cắm | 12 | 27 | Cắm | 2 |
6 | Mùa xuân thẻ lỗ | 1 | 17 | lót xi lanh | 3 | 28 | Bộ giảm thanh | 1 |
7 | Ổ trục cuối | 1 | 18 | Vòng chữ O | 3 | 29 | Mặt bích vuông | 1 |
8 | vòng tròn | 1 | 19 | Đầu xi lanh | 3 | 30 | Tấm ngang | 1 |
9 | Pít-tông | 3 | 20 | Vòng chữ O | 3 | 31 | Mặt bích tròn | 1 |
10 | Thanh kết nối | 3 | 21 | Máy giặt mùa xuân | 12 | |||
11 | Dừng ghim | 3 | 22 | Nhẫn chữ O | 1 |
